锻钢Ｙ型截止阀

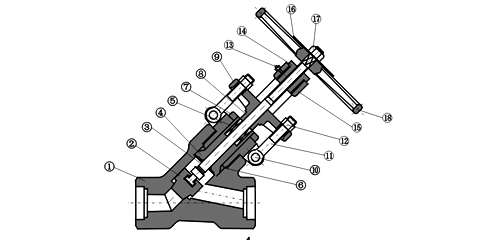

锻钢“Y”型自密封截止阀 900Lb~2500Lb 标准材质明细表 序号 零件名称 CStoASTM AStoASTM SStoASTM A105 A182F22 A182F304(L) A182F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L) 3 阀杆 A182 F6 A182F304(L) A182F316(L) 4 密封螺母 A105 A182F304 A182F304(L) A182F316(L) 5 填料 柔性石墨 PTFE 6 密封圈 F182F304L A182F316(L) 7 提升螺母 A1942H A1944 A1948 A1948M 8 填料压套 A276 420 A182 F304 9 填料压板 A216WCB A351CF8 10 销钉 A276420 A182F304 11 活节螺栓 A193 B7 A193B16 A193B8 A1983 B8M 12 螺母 A1942H A1944 A1948 A1948M 13 油嘴 A105 A182F22 A182F304（L） A182F316（L） 14 阀杆螺母 A276 F410 15 阀盖 A105 A182F22 A182F304（L） A182F316（L） 16 铭牌 SS 17 锁紧螺母 A1942H A1944 A1948 A1948M 18 手轮 A197 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定 CS=碳钢;AS=合金钢;SS=不锈钢; 尺寸(MM)和重量(KG) NPS 1/2" 3/4" 1" 11/4" 11/2" 2" L 900Lb-150Lb 140 140 140 178 178 216 2500Lb 186 186 186 232 232 279 H(开) 333 333 332 408 406 524 W 125 125 160 160 180 200 重量 900LB-1500LB 11.2 10.5 10.1 21.0 19.6 40.4 2500LB 12.3 11.6 10.8 28.0 26.4 43.8
